CCD相机与高光谱相机检测的建筑固废分拣系统

来源:赛斯拜克 发表时间:2024-04-01 浏览量:107 作者:awei

基于CCD相机与高光谱相机检测的建筑固废分拣系统,是一种结合了CCD相机高分辨率成像和高光谱相机光谱分析功能的先进固废处理技术。该系统通过自动化的方式,实现了对建筑固废的快速、准确分拣,旨在提高分拣效率和准确性,进而提升固废再生利用的附加值。

基于CCD相机与高光谱相机检测的建筑固废分拣系统是一种先进的固废处理技术,旨在提高建筑固废的分拣效率和准确性,进而提升固废再生利用的附加值。该系统结合了CCD相机和高光谱相机的优势,通过自动化的方式实现了对建筑固废的快速、准确分拣。以下是该系统的详细介绍。



系统组成

该系统主要由以下几个部分组成:


1.物料传输装置:包括伺服电机和传送带,用于将建筑固废平稳地输送到图像采集检测装置下方。伺服电机与控制器模块相连,能够根据运动控制器的指令进行速度调整。


2.图像采集检测装置:安装在物料传输装置上方,包括CCD相机、高光谱相机、光源和检测平台。CCD相机和高光谱相机负责采集物料的彩色图像、纹理和光谱信息,而光源则为相机提供适宜的光照环境。


3.工控机:与图像采集装置和运动控制装置相连,内部包含处理分类模块和运动控制模块。处理分类模块负责对采集到的图像信息进行处理和分类,而运动控制模块则根据分类结果控制机械抓取装置的动作。


4.运动控制装置:包括运动控制器和控制模块。运动控制器与控制模块相连,控制模块与机械抓取装置连接,实现对物料的精确抓取和分类。


5.机械抓取装置:由机械爪、反馈传感器和龙门架机器人组成。机械爪负责抓取物料,反馈传感器检测机械爪的开度情况并将参数传回控制模块,龙门架机器人则能够进行X、Y、Z轴三轴联动,实现物料的精确定位和抓取。

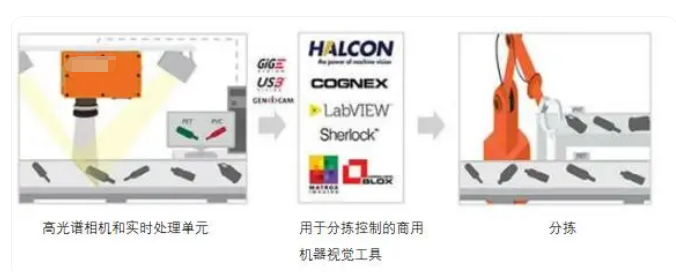

分拣流程

1.物料输送:通过物料传输装置将建筑固废输送到图像采集检测装置下方的检测区域。


2.图像采集:CCD相机和高光谱相机采集物料的图像信息、纹理和光谱信息。


3.图像处理与分类:工控机的处理分类模块采用PCA算法对采集到的信息进行融合,并结合智能算法进行分类,得到物料的位置和类别信息。


4.物料抓取:运动控制器接收到物料的类别和位置信息后,通过内部程序生成运动轨迹,控制机械抓取装置对物料进行精确抓取。


5.物料分类:根据物料的种类,机械抓取装置将物料放入分类收集装置的相应位置。


技术优势

1.高效准确:系统采用自动化控制,大大提高了分拣效率和准确性。

2.提升附加值:通过精确分拣,提升了分拣后物料的附加值,为资源的再利用提供了便利。

3.环保节能:系统的使用减少了建筑固废的填埋量,有利于环境保护和资源节约。


应用前景

随着城市化进程的加快,建筑固废的数量逐年增加,传统的处理方式已无法满足现代社会的需求。基于CCD相机与高光谱相机检测的建筑固废分拣系统为建筑固废的处理提供了一种新的解决方案,有助于推动建筑固废资源化利用的进程,具有广阔的应用前景和市场潜力。
