高光谱相机、高光谱成像装置及控制方法

来源:赛斯拜克 发表时间:2024-05-14 浏览量:64 作者:

随着科学技术的不断发展,高光谱成像技术以其独特的优势在多个领域得到了广泛的应用。本发明提出了一种新型的高光谱相机、高光谱成像装置及控制方法,旨在解决现有技术中存

随着科学技术的不断发展,高光谱成像技术以其独特的优势在多个领域得到了广泛的应用。本发明提出了一种新型的高光谱相机、高光谱成像装置及控制方法,旨在解决现有技术中存在的问题,提高成像质量和效率。

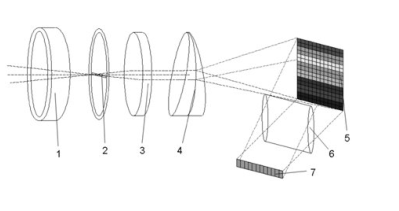

高光谱成像装置是本发明的核心部分,它主要由光学镜头、入口狭缝、分光系统、数字微型反射镜阵列、线阵传感器和控制器等部件组成。


光学镜头负责收集物料的反射光,它的设计和选用直接决定了成像装置对光的收集能力和成像质量。通过精心设计的光学镜头,装置能够有效地捕获到物料表面的反射光,为后续的分光和处理提供了基础。


入口狭缝位于光学镜头的焦点处,它起到的作用是使反射光能够准确地聚焦至狭缝,进而通过狭缝进入分光系统。这一设计保证了光线的有效传递和聚焦,提高了成像的清晰度和分辨率。


分光系统则是将聚焦至入口狭缝的反射光分解为多束单色光的关键部件。它采用先进的光学原理和技术,将反射光中的不同波长成分分离开来,为后续的数字微型反射镜阵列处理提供了条件。


数字微型反射镜阵列是本发明中的创新点之一。它由多个微型反射镜组成,这些微型反射镜可以在控制器的控制下实现状态的切换。当多个微型反射镜处于第一状态时,多束单色光通过反射镜反射后由分光系统聚焦为一条光束线,进而被线阵传感器接收。这种设计使得装置能够根据需要选择或合并不同波长的单色光,从而实现低光谱分辨率或高速扫描模式。


线阵传感器负责接收经过数字微型反射镜阵列处理后的光束线,并将其转换为电信号进行后续处理。它的高灵敏度和高分辨率保证了成像数据的准确性和可靠性。


控制器则是整个成像装置的大脑,它负责调整数字微型反射镜阵列的工作模式,控制多个微型反射镜的状态切换顺序和切换时间。通过精确的控制,控制器能够实现不同光谱分辨率和扫描速度的切换,满足不同应用场景的需求。


综上所述,本发明的高光谱成像装置具有波长任意选择或合并的低光谱分辨率、高速扫描模式等优点,适用于多个领域的应用。通过不断优化和改进,相信这一技术将在未来发挥更大的作用,推动相关领域的发展。
